RG系列

< >

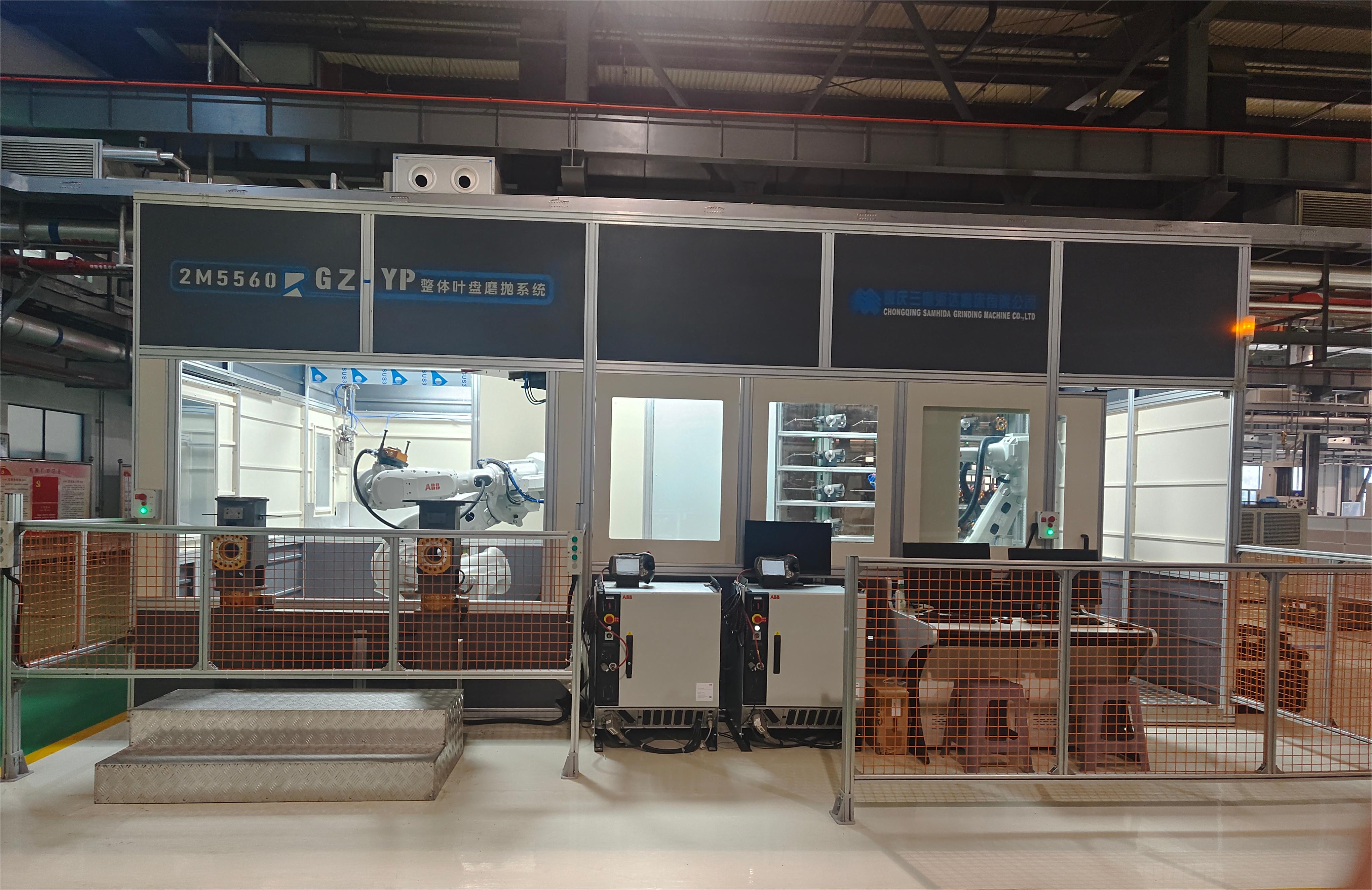

2M5560RGZ-YP整體葉盤磨拋系統

工作原理:

設備采用機器人夾持專用柔性磨具（砂帶、指狀磨具、復合磨片等）、配合雙軸轉臺的加工方式。 以葉盤理論數模為基礎，根據三維光學掃描設備對葉盤型面的檢測結果，完成加工軌跡自動編程，實現整體葉盤葉型面、進排氣邊緣、流道面等全型面部位的自動化磨拋作業，以提升產品的加工效率、質量及一致性。

該設備主要用于鈦合金、高溫合金整體葉盤。加工部位為葉身型面（包括葉盆、葉背、進排氣邊緣）、流道面、流道轉接R、葉尖部位、流道面與盤體兩側面相交線轉接圓角。



項目

參數

設備總功率

40kW

設備運行噪聲

＜80dB（A）

可實現材料去除控制精度

≤0.01mm

最小當量磨拋深度

0.01mm

最小流道間距

8mm

最小根部R圓角

1.5mm

磨拋后表面粗糙度

≤Ra0.4μm

最大加工重量

500kg（含夾具）

葉片輪廓精度

≤±0.03mm

磨拋效率

≤50小時/件
