RG系列

< >

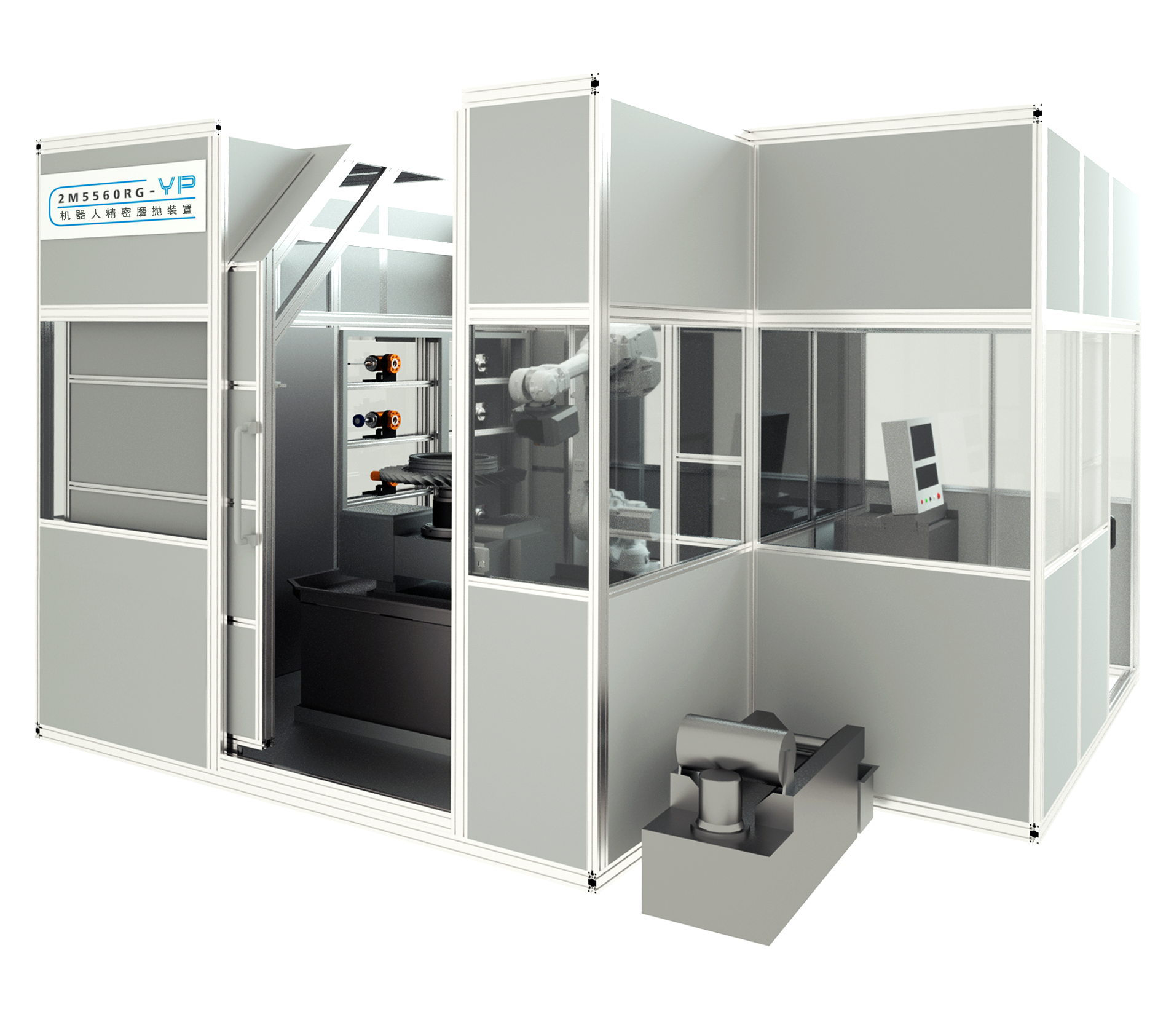

2M5560RG-YP 整體葉盤機器人自適應磨拋單元

工作原理:

 采用機器人夾持專用柔性磨具、配合雙軸轉臺的加工方式。以葉盤理論數模為基礎，根據三維光學掃描設備對葉盤型面的檢測結果，完成加工軌跡自動編程，實現整體葉盤葉型、進排氣邊緣、流道、葉根與盤體轉接圓角過渡段等部位的自動化磨拋?zhàn)鳂I(yè)。

1、實現鈦合金/高溫合金整體葉盤的葉型、進排氣緣、葉根與盤體轉接圓角過渡段等部位的高效精密數控磨削，型面輪廓精度-0.03~+0.05mm，表面粗糙度≤Ra0.4；
2、除進排氣邊圓角根部外，實現85%以上的磨削面積替代人工，單件磨削時間與手工拋光相比，縮短40%以上；
3、整體葉盤磨削表面紋理一致，葉型表面無橫向加工痕跡，刀紋完全去除。





項目

參數

工作臺尺寸

Φ320mm數控分度工作臺

工作臺最大承重

200kg

工件最大直徑

Φ600mm～Φ1000mm

工件最大重量

100kg

機器人型號

ABB-IRB4600

控制軸數

6軸聯動

重復定位精度

0.06mm

表面粗糙度

≤Ra0.4μm

壓縮空氣工作壓力

0.4MPa～0.6MPa

型面輪廓精度

±0.03mm

葉盤葉片最大弦寬長度

≥300mm

葉盤最大高度

≥300mm

最小葉根圓弧R

2.5mm

最小流道間隙

8mm

工件材質

鈦合金、高溫合金
