RG系列

< >

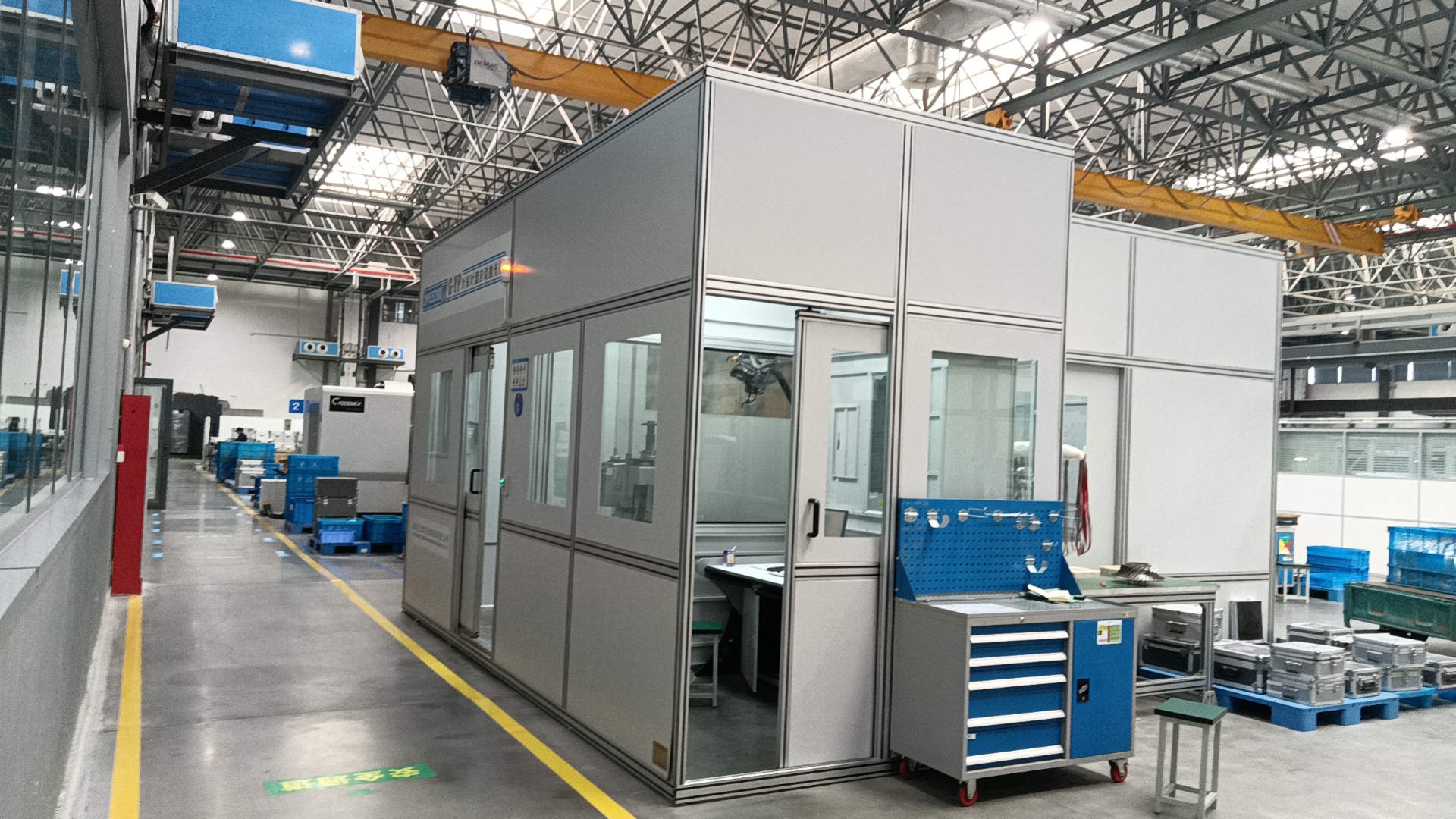

2M55200RG-YP 葉輪葉盤自動拋光機

工作原理:

 本設備建立軟硬件一體化的航空發動機整體葉輪葉盤機械手自適應磨拋加工中心，主要以1部具備6軸運動的工業機械手為基礎，配置雙軸數控旋轉工作臺組成拋光系統，實現機械手和工作臺無縫控制的柔性化拋光系統單元，該單元為全封閉系統，可實現濕式拋光，同時進行整體葉盤的粗、精拋光。

該設備主要用于鋁合金、高溫合金、鈦合金、不銹鋼、合金鋼等材料的整體葉輪葉盤（開式和閉式）葉片型面、輪轂流道面和進排氣邊緣、葉尖葉根圓角的打磨、拋光。
此系統工作臺的伺服控制具有連續轉動的能力，專門針對航空整體葉輪葉盤葉身型面、葉身與流道轉接R、葉尖部位、流道面、流道面與盤體兩側面相交線轉接圓角等部位進行拋光、磨削處理。



項目

參數

整機尺寸

5500×5200×3000mm(長/寬/高)

整機輸入功率

16.5kW

設備運行噪聲

≤70dB（A）

整機重量

6.5T

設備可加工零件最大重量

80kg（含工裝）

最大尺寸

500×200mm（直徑×高度）

最大葉片長度

≥100mm

最小流道間隙

≤7mm

零件表面最大允許打磨余量

0.1mm

去除余量控制精度

≤0.01mm

磨拋輪廓精度

≤±0.03mm

表面粗糙度

Ra≤0.4μm

磨拋效率

小于30小時/件

磨削區域覆蓋率（替代人工）

≥90%

機器人型號

ABB-IRB6700-200/2.6

額定負載：

200kg（伸展至最遠端時）

重復定位精度（實測）

±0.05mm
