RW系列

< >

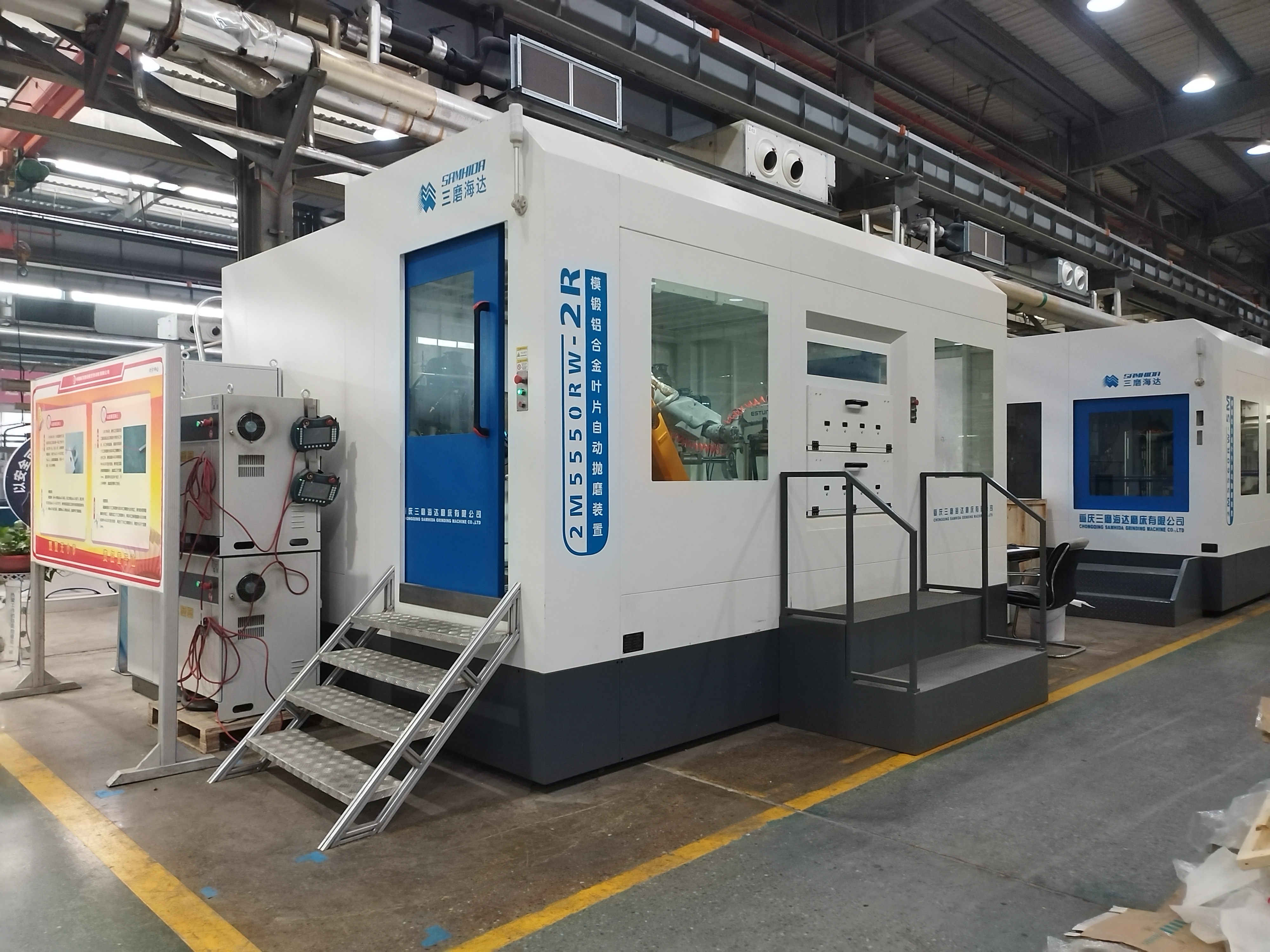

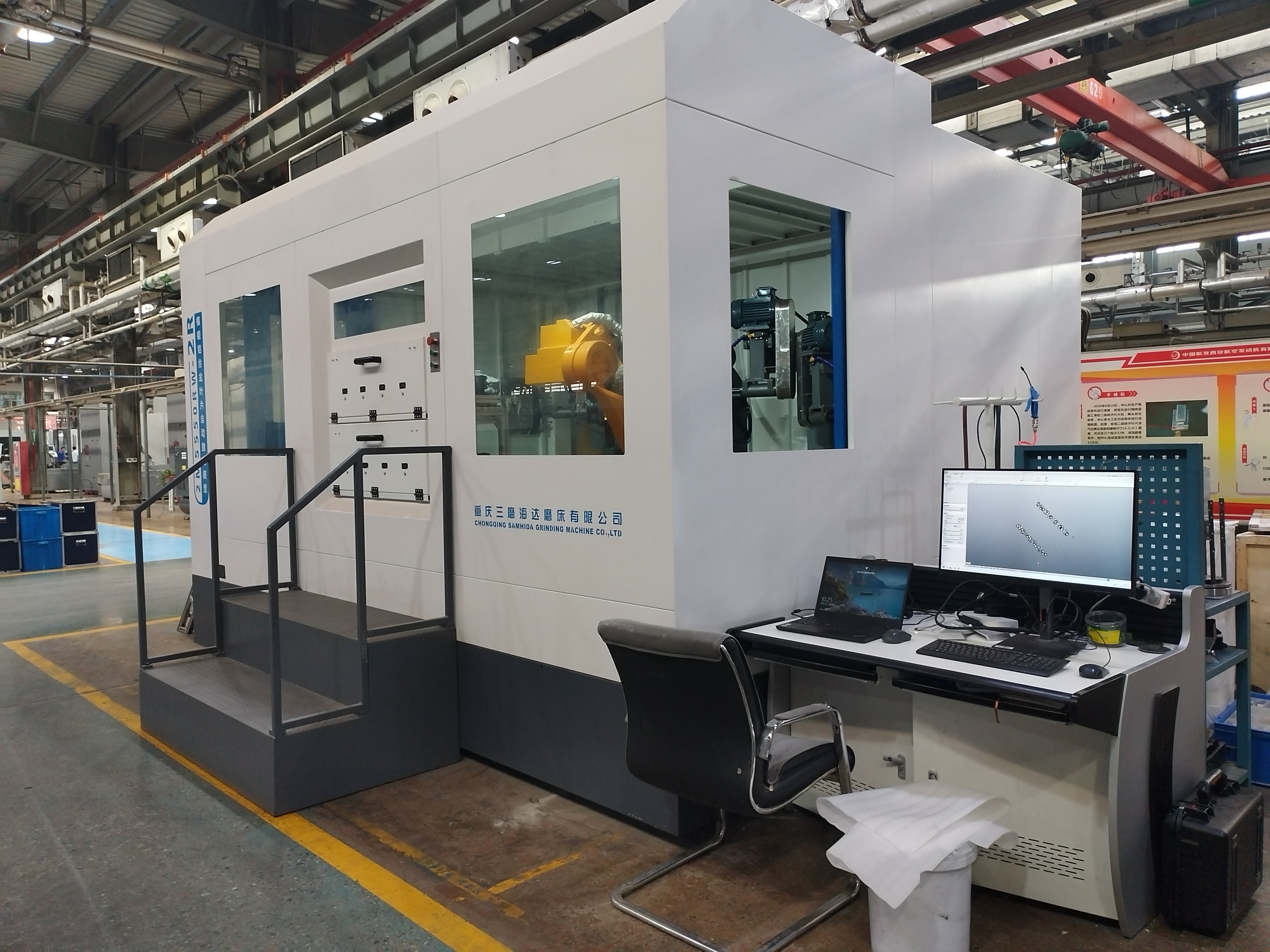

2M5550RW-2R 模鍛鋁合金葉片自動拋磨裝置

工作原理:

 設備采用機器人夾持工件的加工方式，具備以葉片理論數模為基礎，結合光學三維測量數據，對加工余量及分布進行計算，根據計算結果自動進行加工軌跡編程，實現葉身型面、進排氣邊緣、根部轉接圓弧等部位自動化拋磨加工的功能。保證定點定量或均勻去除余量，以提升產品的加工效率、質量及一致性。

該設備主要用于鋁合金葉片葉身型面(包括葉盆、葉背)、進排氣邊、根部轉接粗、精拋磨加工。



項目

參數

設備運行噪聲

≤80dB（A）

加工零件范圍

100mm～300mm

拋磨前葉片型面、進排氣邊加工余量

0.3～1.1mm

根部轉接加工余量

0.3～2.0mm

拋磨后表面輪廓度

≤0.1mm

粗拋表面粗糙度

≤Ra0.8μm

精拋表面粗糙度值

≤Ra0.2μm

機器人型號

埃斯頓機器人ER50B-2100-P

控制軸數

6軸

抓取有效負載

50kg

重復定位精度

0.05mm

在線檢測裝置

RigelScan Max Plus智能手持式藍色激光3D掃描系統

分辨率

≤0.02mm

單件葉片檢測時間

≤3min

加工葉片材料

鋁合金
