RW系列

< >

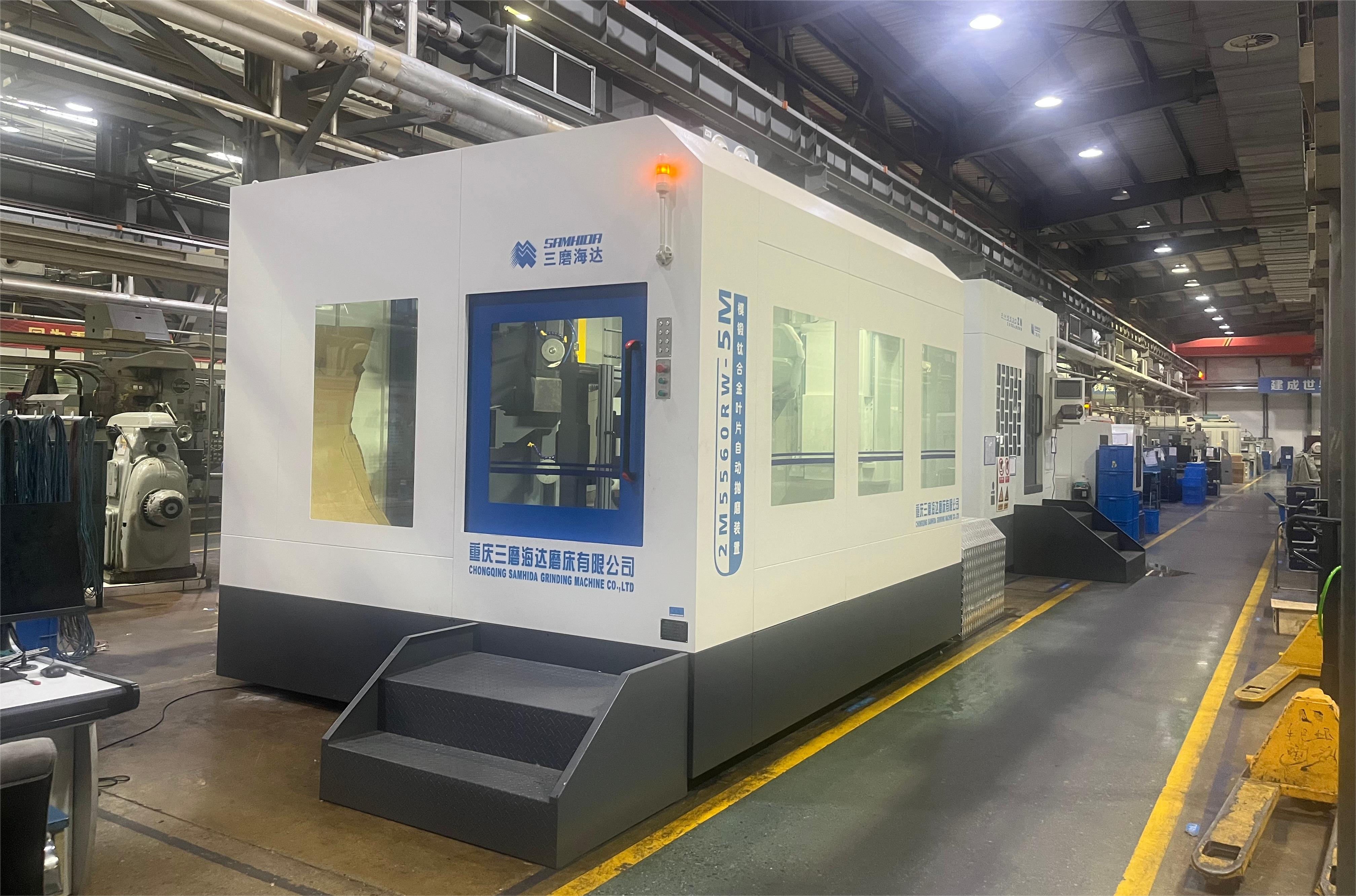

2M5560RW-5M模鍛鈦合金葉片自動拋磨裝置

工作原理:

 設備采用機器人夾持工件的加工方式，具備以葉片理論數模為基礎，結合在線光學三維測量數據，對加工余量及分布進行計算，根據計算結果自動進行加工軌跡編程，實現葉身型面、進排氣邊緣、根部轉接圓弧等部位自動化拋磨加工的功能。保證定點定量或均勻去除余量，以提升產品的加工效率、質量及一致性。

該設備用于葉片類零件型面、進排氣邊、緣板及根部轉接的拋磨加工。

項目

參數

設備運行噪聲

≤80dB（A）

加工零件范圍

200mm～530mm

加工葉片質量

≤5kg

拋磨表面粗糙度值

≤Ra0.2μm

機器人型號

ABB機器人IRB4600-60/2.05

三維光學掃描儀型號

ATOS Core 80

控制軸數

6軸聯動

機器人末端有效負載

60kg

重復定位精度

≤0.05mm

機器人工作半徑

2.05m

機器人安全防護等級

IP67

在線檢測裝置

RigelScan Max Plus智能手持式藍色激光3D掃描系統

分辨率

≤0.02mm

單件葉片檢測時間

≤3min

加工葉片材料

鈦合金、高溫合金
